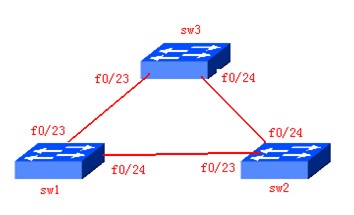

環境：三臺交換機，形成一個全互連結構，sw3為2950，sw1和sw2為2900xl；
要求：設置sw3為VTP server,設置sw1和sw2為VTP client,域名為cisco，密碼為：cisco，在server創建vlan 10(name:aa)和vlan20(name:bb);設置sw3為vlan1的根橋，sw1為vlan10的根橋，sw2為vlan20的根橋；（北大青鳥北京，北大青鳥學校）
初始化配置：
Sw#show vlan 查看vlan信息
Sw#Delete vlan.dat 用此命令將vlan刪除
Sw#show startup-config 查看一下NVRAM是否保存了配置
Sw#erase startup-config 清空配置文件
Sw#reload 重新啟動交換機
sw>enable
sw#config terminal
sw(config)#hostname sw1
sw1(config)#no ip domain-lookup 關閉域名查找
sw1(config)#line console 0
sw1(config-line)#logging synchronous 命令輸入達到同步
sw1(config-line)#exec-timeout 0 0 設置永不超時
sw1(config-line)#exit
（北大青鳥北京，北大青鳥學校）
步驟一、配置VTP
sw3的配置：
sw3(config)#vtp mode server 在sw3上啟用vtp server
Device mode already VTP SERVER.
sw3(config)#vtp domain cisco 設置域名
Changing VTP domain name from NULL to cisco
sw3(config)#vtp password cisco 設置密碼
Setting device VLAN database password to cisco
（北大青鳥北京，北大青鳥學校）
sw1的配置:
sw1#vlan database 進入vlan數據庫
sw1(vlan)#vtp client 啟用VTP client模式
Setting device to VTP CLIENT mode.
sw1(vlan)#vtp domain cisco 作用到cisco域中
Changing VTP domain name from NULL to cisco
sw1(vlan)#vtp password cisco 設置密碼與server端相同
Setting device VLAN database password to cisco.
sw1(vlan)#exit 使配置生效
In CLIENT state, no apply attempted.
Exiting....
（北大青鳥北京，北大青鳥學校）
sw2的配置:
sw2#vlan database
sw2(vlan)#vtp client
Setting device to VTP CLIENT mode.
sw2(vlan)#vtp domain cisco
Changing VTP domain name from NULL to cisco
sw2(vlan)#vtp password cisco
Setting device VLAN database password to cisco.
sw2(vlan)#exit
sw2#
（北大青鳥北京，北大青鳥學校）
步驟二、啟用干道端口
sw3的配置：
sw3(config)#interface fa0/23
sw3(config-if)#switchport mode trunk 啟用trunk端口
sw3(config-if)#interface fa0/24
sw3(config-if)#switchport mode trunk
（北大青鳥北京，北大青鳥學校）
sw1的配置：
sw1(config)#interface fa0/23
sw1(config-if)#switchport trunk encapsulation dot1q 封裝干道協議
sw1(config-if)#switchport mode trunk 啟用trunk模式
sw1(config-if)#
sw1(config)#interface fa0/24
sw1(config-if)#switchport trunk encapsulation dot1q
sw1(config-if)#switchport mode trunk
（北大青鳥北京，北大青鳥學校）
sw2的配置：
sw2(config)#interface fa0/23
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
（北大青鳥北京，北大青鳥學校）
sw2(config)#interface fa0/24
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
（北大青鳥北京，北大青鳥學校）（未完待續）
